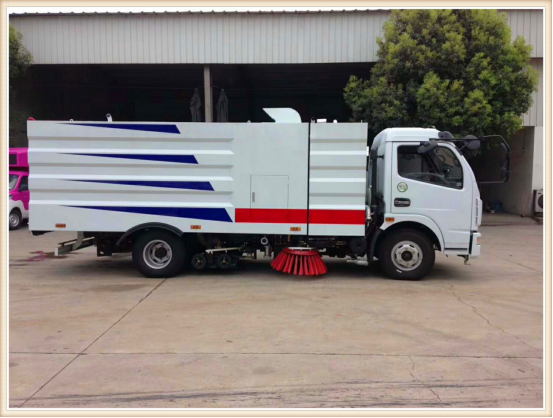

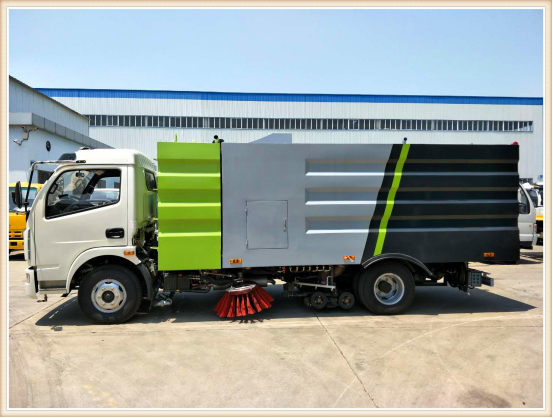

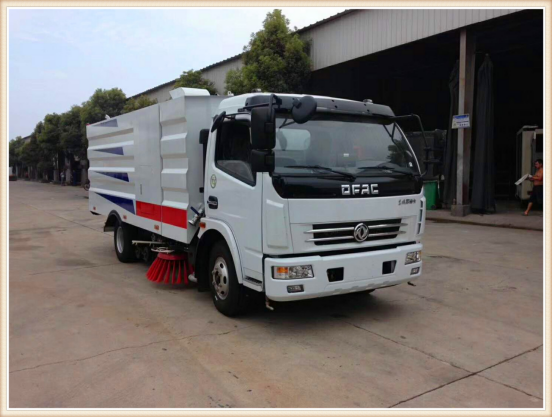

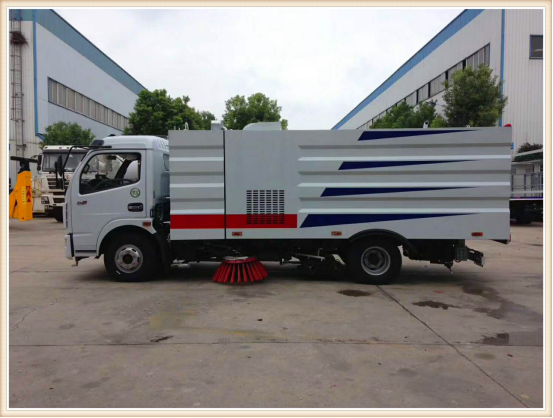

CLW5110TXSD5型洗掃車功能介紹

1、東風多利卡洗掃車采用洗，掃，吸，混合的方式收集垃圾，濕式除塵、電液PLC一鍵控制，液壓傾翻卸料的作業方式對路面進行清掃作業。

2、采用副發動機專門驅動風機和液壓系統，保證行駛過程中能繼續工作，保證清掃過程的連續性。

3、采用“中置兩掃盤 +噴霧降塵+中置寬幅吸嘴（內置高壓噴桿及兩側高壓噴桿）”的結構布局，對泥濘路面有更好的清潔效果，清掃過程中砂石不在飛濺揚塵，此布局便于清掃裝置與吸盤的調整與維護，轉場作業時整車通過性好。

4、副發動機與風機之間的傳動設置設有自動離合器，可保證副發動機空載啟動和停機時與風機的自動脫離，降低了對副發動機的沖擊，提高了副發動機的工作可靠性和使用壽命。

5、掃盤有遇障礙自動避讓保護功能和自動復位功能，遇到障礙自動回縮，越過障礙自動回位。

6、掃盤轉速可根據各種不同的清掃工況來調整轉速，能保證在各種污染狀況下都有良好的清掃效果

7、采用先進，高效的專用風機和可隨路面自動找平的全浮動式吸嘴，清掃效果好，使用壽命長。

性能參數簡介

項目			主要性能參數
車型			東風多利卡
整車型號			CLW5110TXSD5型洗掃車
底盤型號、類別、生產企業			EQ1110SJ8BDC 二類東風汽車股份有限公司
排放標準			GB17691-2005國Ⅴ,GB3847-2005
發動機	主機	底盤發動機型號及生產企業	CY4SK251 東風朝陽朝柴動力有限公司
		功率(kw)	115
		馬力(ps)	150
		排量(ml)	3856
	副機	清掃發動機型號及生產企業	B140東風康明斯股份有限公司
		功率(kw)	102
		馬力(ps)	140
		排量(ml)	3200
	燃油種類		0號輕柴油(與底盤共用柴油箱)
車輛基本參數	外形尺寸(長X寬X高)mm		700022002700
	軸距(mm)		3800
	輪胎		245/70R19.5
	輪胎數量		7(含1備胎)
	輪距	前輪(mm)	1745
		后輪(mm)	1620
	額定乘員		3人
	前懸/后懸(mm)		1130/2070,1150
	接近角		21°
	離去角		11°
	離地高度(mm)		320
	額定載質量(kg)		4850
	整備質量(kg)		6405
	最大總質量(kg)		11450

專用性能參數	垃圾箱容積( m³)			4（不銹鋼材質）
	清水箱容積( m³)			4（不銹鋼材質）
	清掃寬度(mm)			2800-3200
	清掃作業速度(km/h)			3-15
	保潔作業速度(km/h)			15-20
	最大清掃能力(m²/h)			48000
	抽吸能力	密度(g/cm³)		2.0
		質量(kg)		1.5
		抽吸粒度(mm)		≥100
	垃圾廂傾卸角			≥45°
	清掃效率			≥96%
	作業噪聲(db)			< 88 符合GB7258規定
行駛性能參數	驅動型式			4×2后軸驅動
	懸架型式			鋼板彈簧
	鋼板彈簧片數(前/后)			8/10+7
	制動型式			雙回路氣壓制動、鼓式
	制動距離(滿載30km/h)			≤10m
	最高車速(km/h)			99
	最小轉彎半徑(m)			8
	最大爬坡度			≥30％
	離合器系統			單片干式膜片彈簧離合器，液壓操縱
	變速器系統			機械式5檔變速器，帶同步器，手動
	發動機耗油量			行駛(L/100km)		作業(L/h)	作業(L/10000m²)
				≤12		≤6	≤3
降塵系統	噴水形式			低壓霧狀
	主要元件組成			德國進口高壓泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等
	高壓水泵			SYLT雙耀
	安裝位置		清掃降塵		左右前掃盤
			吸塵降塵		吸盤吸風口內
	控制型式			電子控制，一鍵操作

液壓系統	型式		開放式，電動控制集中操縱
	主要元件		齒輪泵、擺線馬達、液壓缸、電磁閥、集成塊、高壓泵等
	擺線馬達		日本三洋
	齒輪油泵		長源機械
	液壓油缸		匯博液壓油缸
	液壓缸密封件		臺灣鼎基
	液壓油管		廣州天河
	電磁閥組		海普瑞斯（中意合資）
	防震壓力表		德國 IMT
	回油過濾器		上海索菲瑪
	系統溢流壓力	Mpa	10-12
	液壓油箱容積	L	≥60
電器系統	系統組成		由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組成。
	底盤車系統電壓(V)		24
	工作裝置系統電壓(V)		12
	電控箱面板組成		副機轉速表、副機水溫表、機油溫度報警裝置、各種操作控制開關
	控制開關		上海施耐德(中法合資)
	可編程序邏輯控制器		歐姆龍
	斷路器		德國海格
	蓄電池型號		12V-70A.H (2只并聯)
風機系統	型式		專用高壓離心風機
	品牌		洛陽北坡風機
	額定工作轉速	r/min	2700
	傳動型式		副發動機、離合器、帶齒耐高溫A帶傳動(4根)
	風機皮帶		浙江三力士
	自動離合器		離心式，進口材質，質保兩年，使用壽命可達2萬工作小時
	風量(m³/h)		5000 ~ 7800

清掃系統	型式		在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。
	主要元件組成		掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等
	掃刷撐開直徑	mm	φ800-900
	掃盤馬達轉速	r/min	140
	掃盤數量		2
	單個掃盤配刷數量		22
	掃盤傾角調整	前掃盤	前傾5°~15° 外傾5°~10°
		后掃盤	前傾5°~10° 內傾5°~10°
吸嘴裝置	型式		吸嘴懸掛在底盤車后輪之間，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸控制雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量8），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。
	吸管直徑	mm	φ180
	吸管品牌		德國NORRES
	行走輪軸承		瑞典SKF(斯凱弗)
	行走輪耐磨外圈		瑞典Stellana
	工作狀態吸嘴邊剛性部份離地間隙(mm)		5～8
	吸嘴吸管風速(m/s)		50 ～ 65
	吸嘴負壓(mmH₂O)		380
其它配置	報警系統		倒車語音報警系統
	副操作系統		尾部帶電控操作系統，控制大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。
	手動泵應急舉升系統		如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。

公告參數

【主要技術參數】
產品商標	程力威牌	公告批次	288
產品名稱	洗掃車	產品型號	CLW5110TXSD5型洗掃車
總質量(Kg)	11450	罐體容積(m3)
額定載質量(Kg)	4850	外形尺寸(mm)	7000×2200×2700
整備質量(Kg)	6405	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	3	載質量利用系數
接近角/離去角(°)	21/11,21/12	前懸/后懸(mm)	1130/2070,1150/2050
軸數	2	軸距(mm)	3800
軸荷(Kg)	4580/6870	最高車速(Km/h)	103
其它	備注：防護材料:Q235A碳鋼,連接方式:左右側面防護豁免,后下部防護與副梁采用焊接連接,后下部防護尺寸:50×100(mm),離地面高度400mm。隨底盤選裝前面罩,前保險杠,前組合燈具.ABS型號:ABS/ASR-24V-4S/4M,ABS型號廠家:襄陽東風隆誠機械有限責任公司。文字噴圖位置和車輛顏色可變化。
【底盤技術參數】
底盤型號	EQ1110SJ8BDC	底盤名稱	載貨汽車底盤
商標名稱	東風牌	生產企業	東風汽車股份有限公司
外形尺寸(mm)	6740×2100×2390	輪胎數	6
接近角/離去角(°)	21/14.5	輪胎規格	245/70R19.5
鋼板彈簧片數	8/10+7	前輪距(mm)	1745
燃料種類	柴油	后輪距(mm)	1620
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
CY4SK251 YC4S150-50 ISF3.8s5154 4DX23-140E5 YN38CRE1	東風朝陽朝柴動力有限公司廣西玉柴機器股份有限公司北京福田康明斯發動機有限公司一汽解放汽車有限公司無錫柴油機廠昆明云內動力股份有限公司	3856 3767 3760 3857 3760	115 110 115 105 95
